AutoCAD2017怎么导入图片描图 导入CAD描图教程

更新时间:2022-05-05 14:46:52

闪云游戏

类型:安卓播放器 更新时间:2023-09-21 15:23:08
大小:21.2M 应用平台:Android
立即下载

  AutoCAD2017是一款非常专业的制图软件,那有很多用户表示自己不知道怎么通过这款软件导入图片描图,下面就通过这篇文章给大家介绍一下,一起往下看吧!

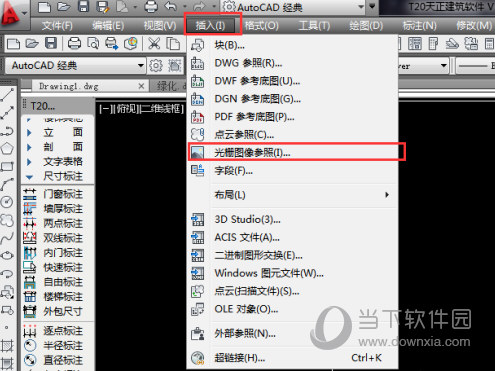

  1、打开AutoCAD,在工具栏选择【插入】---【光栅参考图】

AutoCAD2017怎么导入图片描图 导入CAD描图教程

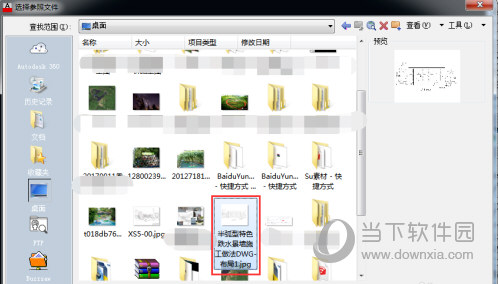

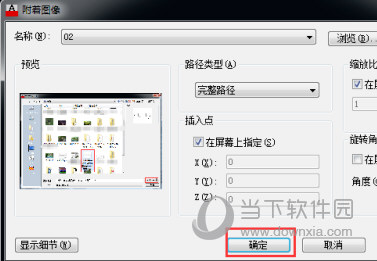

  2、选择你要插入的图片,选择【插入类型】---【插入点】--【确定】,把图片插入到CAD。

AutoCAD2017怎么导入图片描图 导入CAD描图教程

AutoCAD2017怎么导入图片描图 导入CAD描图教程

AutoCAD2017怎么导入图片描图 导入CAD描图教程

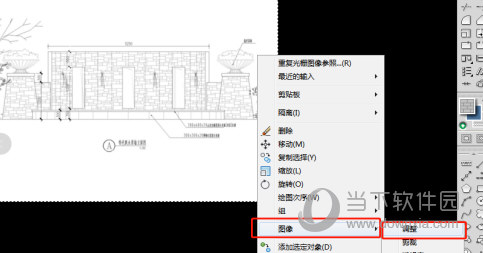

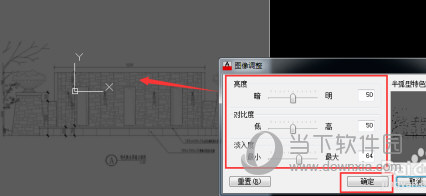

  3、选择图片,右击,选择【图像】--【调整】;在弹出的调整对话框中,调整亮度、对比度、淡入度等。使图片的底色调整到合适自己的屏幕亮度,方便制图。

AutoCAD2017怎么导入图片描图 导入CAD描图教程

AutoCAD2017怎么导入图片描图 导入CAD描图教程

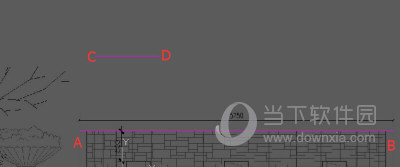

  4、如图:对着图片先画一条直线作为参照,把整张图片缩放成实际比例,那么就再画一条实际尺寸的直线,如图:先对着图片画一条直线AB,再画一条直线5250mm的直线CD

AutoCAD2017怎么导入图片描图 导入CAD描图教程

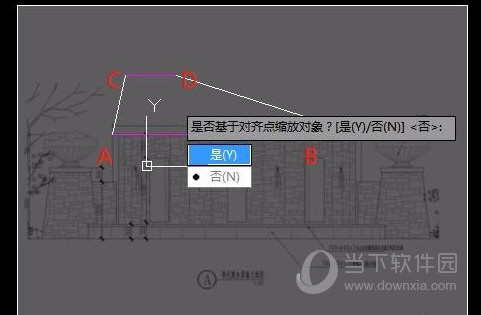

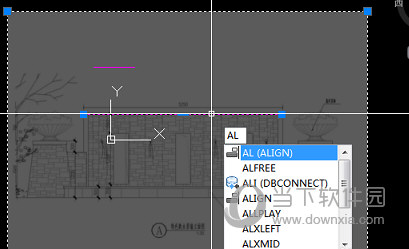

  5、选择直线AB和底图,按快捷键AL,指定源点为直线AB前端对着直线CD前端,直线AB后端对着直线CD。基于远点缩放,选择【是】。

AutoCAD2017怎么导入图片描图 导入CAD描图教程

AutoCAD2017怎么导入图片描图 导入CAD描图教程

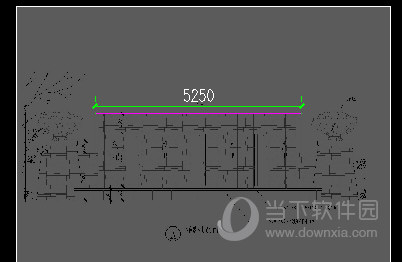

  6、这样,就得到与图片实际尺寸一致的直线,然后就可以对着制图。对着图片进行规范化作图。如图所示。

AutoCAD2017怎么导入图片描图 导入CAD描图教程

  7、一定要找到参照已知尺寸的线条进行缩放。

  好了,以上就是小编为大家带来关于“2017CAD怎么导入图片描图”的全部内容了,希望能帮助到你。
