GrafCet Studio Pro是款图表设计工具，专门为用户打造的一款软件，针对工程师而设计的软件，让工程师用户不用再为制作图标担忧，能够让他们更好的去利用工具设计图表。GrafCet Studio Pro有很大的应用范围，在使用过程中能够随意进行放大和缩小。如有需要欢迎下载。

　　基本简介

　　GrafCet Studio Pro是为用户打造的一款实用图表设计工具，目前支持西门子S7-1200、西门子S7-1500、西门子S7-300/400、基于CODESYS V3的控制器(WAGO，施耐德电气，EATON等)以及其他支持Python3的设备等等，应用范围非常的广。你可以使用它根据DIN EN 60848创建/设计GRAFCET流程图并对其进行仿真，并可以将创建/设计的GRAFCET流程图通过触摸按钮转移到设备上，值得一提的是，Grafcet Studio的用户界面完全面向矢量。您可以随意缩放用户界面和Grafcet图表而不会降低质量(放大和缩小)。这样即使在高分辨率4K屏幕上也可以确保高质量的显示。同时您可以使用I/O面板模拟创建的Grafcet。并在I/O面板上设置输入并监视输出。对于较大的Grafcet图表，应使用虚拟机/系统执行仿真，适合所有专业使用Grafcet图表的人士使用。

　　功能介绍

　　1、基于GRAFCET逻辑自动创建PLC程序。

　　2、GRAFCET DIN EN 60848现在不仅是一种描述语言，而且还是一种编程语言。

　　3、便捷的GRAFCET编辑器，具有缩放功能，复制和粘贴，撤消，使用鼠标复制，搜索功能和缩略图。

　　4、GRAFCET的仿真始终包含在PC上。

　　5、现在，任何了解GRAFCET的人都可以对控制系统进行编程。

　　6、使用GRAFCET可以清晰显示并快速创建控制器程序。

　　7、对机械工程师的好处：为您的客户提供一种工具，他们可以在需要时使用该工具来修改控制程序，而不必安装控制系统制造商的编程工具。

　　8、创建的GRAFCET也可以用于其他设备(跨平台)。只有绝对地址需要调整。

　　9、系统需求低(请参阅下文)

　　10、基于Arduino的设备用户现在可以高效地编写流控制程序，而无需编写C / C ++代码行。

　　11、GRAFCET Studio可以在1分钟内安装到您的PC上

　　安装教程

　　1、下载解压后，双击"GRAFCET-Studio-Setup_v2.1.0.7.exe"开始安装

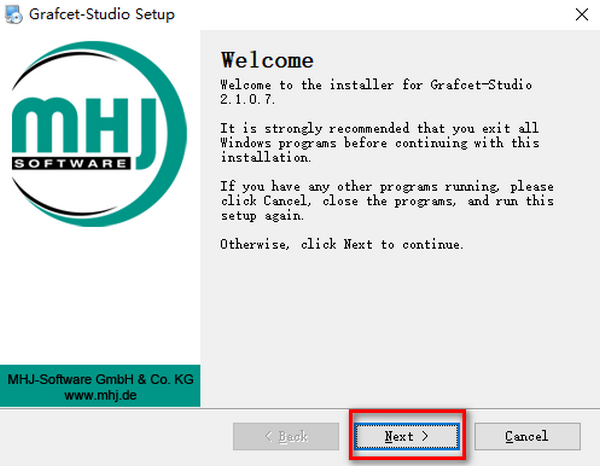

　　2、点击Next进入下一步

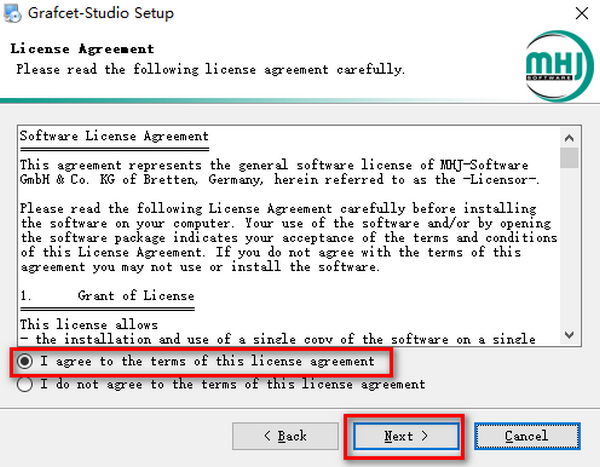

　　3、选择I agree接受协议，下一步

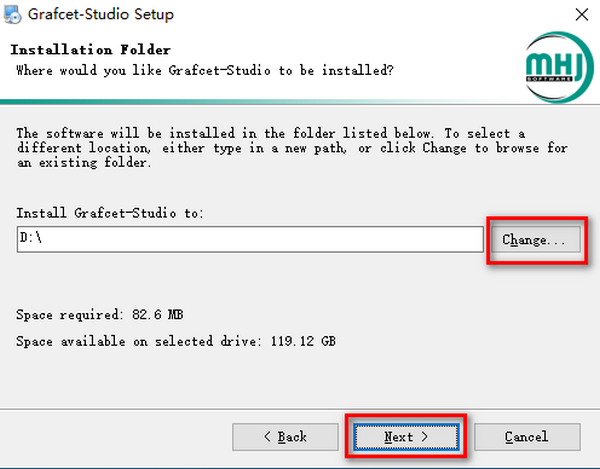

　　4、单击Change可自定义选择安装路径

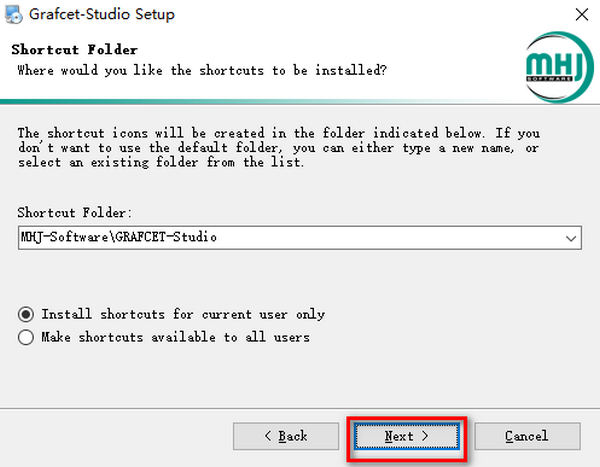

　　5、这里默认即可，下一步直至安装

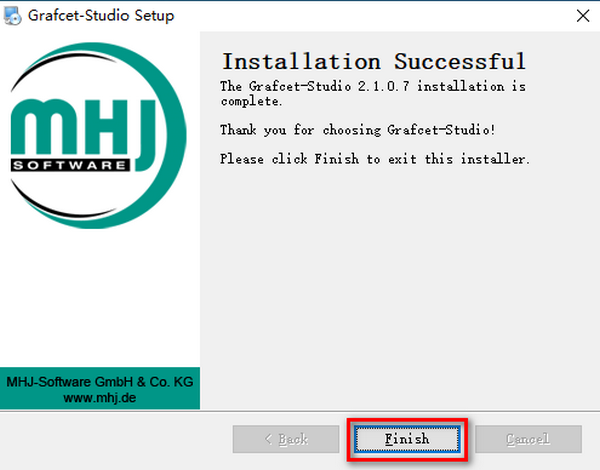

　　6、安装完成，Finsih退出安装向导

　　使用帮助

　　一、Grafcet-Studio快速入门

　　Grafcet-Studio第一次测试中最重要的事情

　　编辑过渡，步骤或动作：按返回键或用鼠标双击(用F2编辑动作条件)。

　　编辑：跳至下一个对象：按光标键

　　编辑：更改操作的类型：Tab键或选择或选择并单击另一种操作类型。

　　编辑过渡：可以使用Ctrl+↑(Ctrl+↓)插入上升沿(或下降沿)。

　　可以通过上下文菜单将垂直过渡更改为水平过渡。

　　输入/输出的标准名称可以通过符号表进行更改。

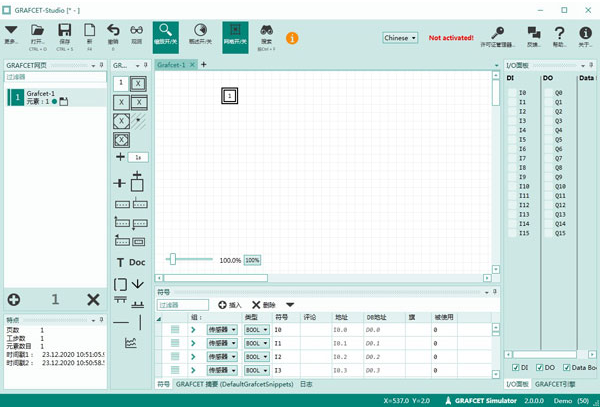

　　二、Grafcet-Studio屏幕布局

　　Grafcet Studio中最重要的屏幕元素：

　　元件描述

　　工具列按键快速访问命令位于工具栏上。您可以通过单击屏幕左侧的图标(向下箭头)来访问所有菜单项。

　　帆布涂鸦在画布上绘制。窗格的右下角包含一个缩略图视图，您可以在其中浏览。

　　总览Grafcet在此处显示为缩略图。这可以帮助您在更广泛的项目中保持概述。

　　放大您可以使用滑动控件在画布上放大或缩小。您可以通过单击“放大/缩小”按钮来隐藏滑块(请参见工具栏)。

　　涂鸦页面您可以在“Grafcet页面”窗口中插入和删除Grafcet页面。工作簿随附的简化版仅支持一个Grafcet页面。此一页的限制与本工作簿无关，因为您可以在一个Grafcet页面上实现所有示例和练习。

　　IO面板符号表的输入和输出显示在IO面板上。您可以使用鼠标来操作数字输入。您可以在输入字段中为模拟输入指定一个十进制值。您可以在此处监视数字和模拟输出。

　　涂鸦元素您会在左侧找到Grafcet元素。您可以从此处将元素添加到工程图。提示：通常，复制图形上的现有元素会更快(复制和粘贴)。

　　符号表您可以在符号表中为输入和输出分配描述性名称。尽可能多地使用此选项可帮助您创建功能强大的Grafcet。在图形中只能输入符号(而不是地址)。

　　许可证管理器单击此按钮将调用许可证管理器。它可以激活或禁用PC上的软件。

　　三、创建Grafcet并使用I/O面板对其进行仿真

　　信息

　　通过单击“新建”创建一个新项目：

　　信息

　　通过单击底部边缘选择此步骤，然后在“Step+Transition”按钮上单击4x：

　　信息

　　删除最后一步，方法是单击中间的部分，然后单击键盘上的Delete键将其删除：

　　信息

　　现在创建一个返回跳转：单击最后一个过渡的底部三分之一，然后将光标移到初始步骤“1”，同时按住鼠标按钮。当鼠标按钮到达台阶的顶部边缘时，松开它。

　　这将创建返回跳转：

　　信息

　　注意：您可以使用鼠标更改返回跳转的垂直线和台阶之间的距离。向左拖动鼠标越远，距离就越大。您也可以沿右侧绘制返回跳跃。但是，我们不建议这样做，因为操作通常需要此空间。

　　为了将值写入输出，我们现在首先设置所谓的动作：

　　信息

　　选择中间的步骤“1”，然后单击下一步：

　　对步骤“2”至“4”执行相同的操作。涂鸦现在具有以下外观：

　　涂鸦现在完成。

　　笔记：

　　您可以通过选择中间的步骤，然后按Return键或F2来更改步骤号。

　　您可以通过选择操作，然后按Return键或F2来更改操作中的符号。请注意，您只能输入符号表中存在的符号。否则，将无法模拟Grafcet。

　　您可以在符号表中更改符号的名称。一个符号最多可以包含24个字符。符号名称应以字母开头。允许使用以下字符：数字，字母，下划线(_)

　　现在是时候模拟Grafcet了。单击此按钮开始仿真：

　　信息

　　需要选择“模拟器”，以便可以进行模拟。见图。在右边。如果不是这种情况，则可以在“Grafcet Engine”窗口的上方组合框中选择模拟器。

　　Grafcet处于监视模式：活动的步骤用旋转的齿轮以红色显示。条件为真的转换也将显示为红色。

　　您可以在Grafcet的右侧看到I/O面板。符号表的所有输入和输出都显示在这里。符号表在Grafcet下方可见。在监视模式下，活动步骤，具有TRUE条件的转换和BOOL符号以红色显示(您可以在“更多...->设置”下设置颜色)。您可以在工具提示中查看模拟符号的当前值，当您将鼠标悬停在符号上时会显示该提示。

　　信息

　　您可以按退出键退出监视模式。

　　四、初步提示

　　如果Grafcet包含错误，则会在错误的位置直接显示一个红色的感叹号。当您将鼠标悬停在感叹号上时，将显示错误原因。

　　如果画布包含未连接的Grafcet元素(例如，过渡)，则会出现彩色感叹号作为警告。

　　您可以将完整的Grafcet或其单个部分保存在高分辨率图像文件中：同时按CTRL和A以突出显示所有Grafcet元素。右键单击画布上的空白区域，然后选择将所选对象保存到图像文件。

　　在编辑模式下，您可以使用箭头键选择单个Grafcet对象，然后使用Return键进行编辑。

　　您可以在过渡的上下文菜单中设置“ 对齐”(垂直或水平)

　　您可以通过以下方式在编辑器框中输入上升沿，例如↑I1：同时按下CTRL和↑。

　　您可以输入带有感叹号的否定：!E1。这显示为一条水平线。
