AutoCAD2014怎么画箭头 如何画带箭头的直线

　　AutoCAD2014是一款非常专业的CAD制图软件，那有很多用户表示自己不知道怎么画箭头，下面就通过这篇文章给大家介绍一下，一起往下看吧!

　　怎么画箭头:

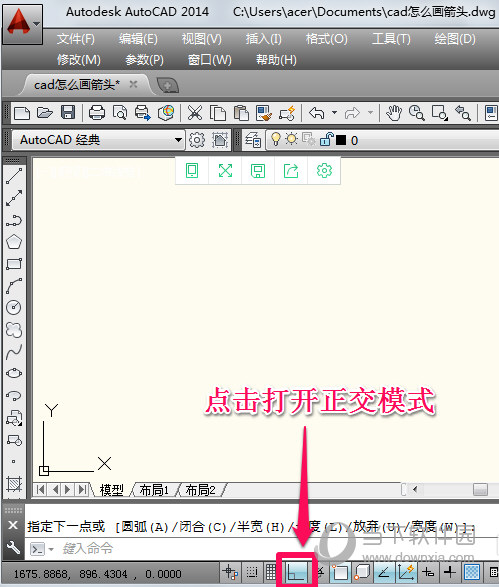

　　为了方便画箭头，首先打开正交模式(按钮带有颜色就代表已经打开了)。

　　点击左侧工具栏中的多段线按钮，或者输入PL然后回车打开多段线工具。

　　点击鼠标左键指定起点，在命令行中根据提示输入W或者H，然后出车(W代表线的宽度，H就代表线一半的宽度，小编习惯用W)。

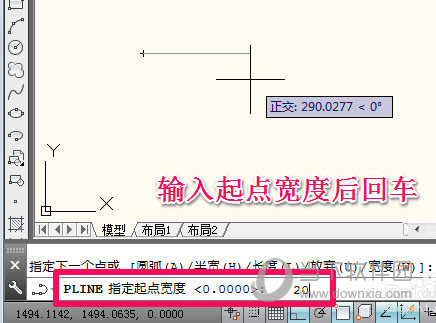

　　在命令行中根据提示输入线起点的宽度，这里输入20然后回车。

　　端点宽度cad会默认成刚才设置的起点宽度，这里直接回车就行了。

　　这时鼠标在下一点单击就画好宽度为20的直线了，接下来我们开始画箭头。

　　再次输入W然后回车。

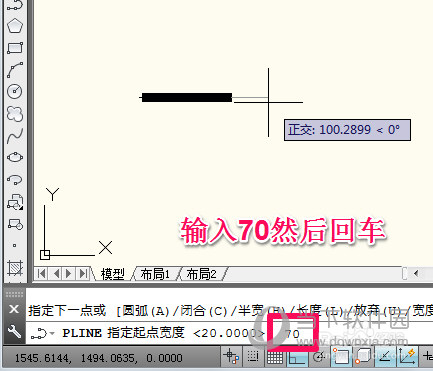

　　这里输入起点宽度70然后回车(因为箭头开始是比直线宽许多的)。

　　输入端点宽度0然后回车(因为箭头最后是尖的，也就是0宽度)。

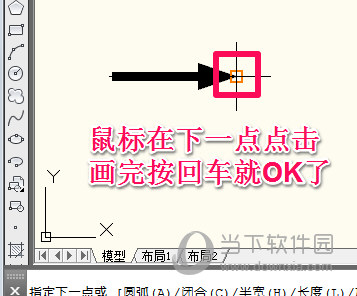

　　这时鼠标在下一点单击就画好箭头了，再按一下回车就退出了多段线工具，方法很简单，大家多练习就好了。

　　好了，以上就是小编为大家带来关于“CAD2014怎么画箭头”这个问题的全部内容介绍了，希望能帮助到你。
