交流电压220V经保险管、压敏电阻、变压器、桥式整流、三端稳压集成（7812、7805）、滤波电容组成，如图3所示。它的作用是给CPU和继电器提供+5V和+12V的直流电压。电源电路造成的故障现象是指示灯不亮，整机不工作。

　　故障二：海尔KFR-35型空调器整机不运转

　　检修方法：

　　电源电路故障特征是保险管完好无损和一开机就烧保险管。对于前者故障，可用万用表交流挡测量变压器初级及次级是否有220V和13V电压，若有，再用万用表直流挡测量7812与7805是否有+12V和+5V电压，这样即可区分故障部位。对于后者，说明电路存在短路，应用万用表欧姆挡进行阻值检测，以判断电路的短路部位。同时，还可采用分割法来检查，如可通过断开变压器初级绕组，通电试机，如果还烧保险管，说明烧保险管是由于压敏电阻或瓷片电容存在短路，否则，是由于变压器或整流管等有短路现象。

　　四、空调器微电脑控制电路的实例分析

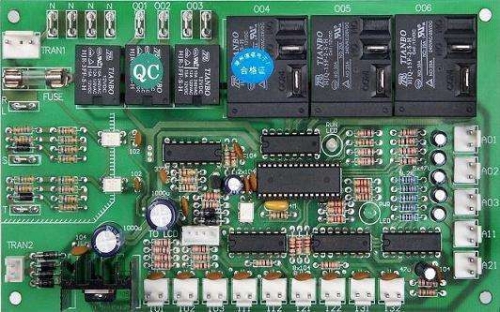

　　空调器微电脑控制系统是空调器的神经中枢，一旦出现故障，整台空调器将处于瘫痪状态，造成不制冷或制冷效果差的故障现象，能否准确快速维修空调器电脑板是空调维修员的重要技能之一。文章首先从维修角度介绍家用空调电脑板的工作原理，然后重点阐述各部分电路造成的故障现象与检测方法，最后从电脑板的维修流程说明整机检修方法，并通过实例分析加深理解。

　　检修方法：

　　（二）感温电路

　　检修方法：

　　（三）继电器电路

　　首先区分是集成功率驱动模块损坏或继电器损坏，如果开机按遥控器后，蜂鸣器有响声，但整机无工作，一般是集成功率驱动模块损坏；如果开机后，只是部分功能不正常，就有可能是继电器损坏，windows7旗舰版64位ghost，此时可继续通过听继电器是否吸合声，来判断继电器是线圈烧坏或是触点粘连，继电器线圈烧坏时没有吸合声。继电器还可用万用表欧姆挡判断好坏，断开电源，先测量线圈电阻值，正常的电阻值有几百欧姆，若无穷大或为零，说明继电器损坏；然后测量触点，如果电阻值为零则表明触点粘连。

　　CPU是整个控制电路的指挥中心，它是把接收到的各种指令和检测到的数据进行判别后发出相应的指令性计划，以控制各电路及设备工作，并输出显示信号。CPU损坏则整机不工作。检修方法：因为CPU正常工作的必要条件为：电源电压+5V、复位电压、时钟脉冲信号，这三个条件缺一不可，否则CPU就不能正常工作。所以，可用万用表检测其工作条件的电压，若电压值正常，整机不工作，即可判断CPU芯片损坏。

　　热敏电阻是一个负温度系数的热敏电阻，即温度越高，电阻越小，温度越低，电阻越大，250C时阻值约为15KΩ左右（因机型而异）。因而，可用万用表欧姆挡测量其电阻值进行判断好坏，如果所测量的电阻值为无穷大或很小，说明热敏电阻已损坏。

　　（六）晶振电路

　　它是给芯片CPU一个基准工作时钟信号，使芯片CPU正常工作。晶振电路出现故障时，整机将不工作。检修方法：通电开机，正常时用万用表测量石英晶振管的两脚电压为+2.2V左右。若小于1.5V，则为电路停振。别处，还可通过拆下石英晶振管，用万用表欧姆挡进行判断，良好的石英晶振管，用万用表测量应是开路的。如果发现短路，则表示晶体已损坏。对于开路性故障（断线或震裂），用万用表是无法判断的，这时可用替代法检查。

　　（五）复位电路

　　它是通过热敏电阻将环境温度、空调器蒸发器温度等温度的变化转化成一定数值电信号传给CPU，使空调器按人设定的状态运行，创造一个舒适的空间环境。感温电路的核心元件是热敏电阻，热敏电阻的故障主要是阻值变大或变小，造成CPU误动作，出现不停机或不运转，制冷异常的故障现象。
