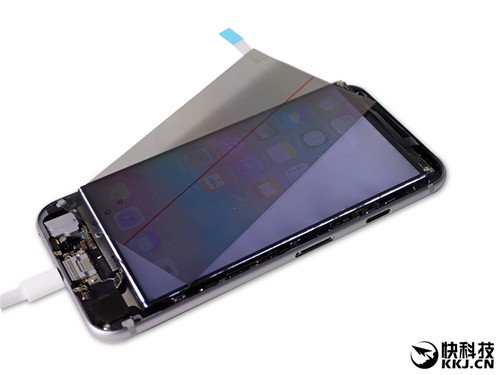

还有这层偏光膜。

实在太暴力了!iPhone 6S屏幕大卸八块

实在太暴力了!iPhone 6S屏幕大卸八块

发现了又一层传感器,似乎是支持3D Touch的电容传感器。苹果曾说3D Touch功能是靠集成在背光模组里的传感器实现的,但看上去似乎其实是完全独立的。Home键排线也调整了位置,绕过3D Touch。

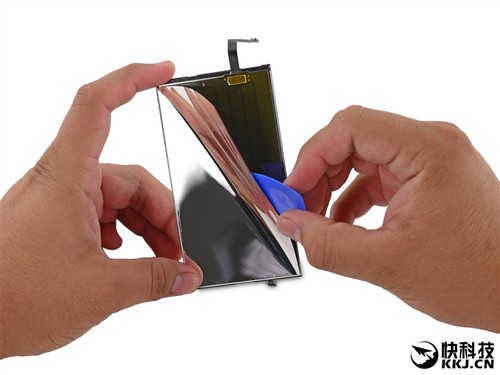

刮开反射薄膜……

实在太暴力了!iPhone 6S屏幕大卸八块

同时为了呈现丰富的色彩,每个像素都又分成了红绿蓝三种基本色的子像素。在不同的电压下,每个子像素的强度随之发生变化,windows732位系统怎么安装,结合起来就是五彩缤纷的颜色了。

实在太暴力了!iPhone 6S屏幕大卸八块

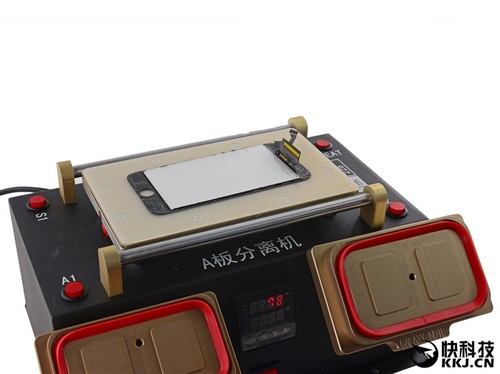

它利用真空将屏幕吸附在加热表面上,融化屏幕和玻璃之间的光学透明胶(OCA)。

偏光膜是干什么用的呢?顺便小科普一下:液晶屏之所以能显示画面,首先是背光模组射出的光源通过薄薄的一层液晶,根据晶体方向不同而发生不同角度的折射,这个角度就决定了我们看到的颜色。为了改变这个角度,必须在整个液晶层上施加电压,来改变它们的方向。

实在太暴力了!iPhone 6S屏幕大卸八块

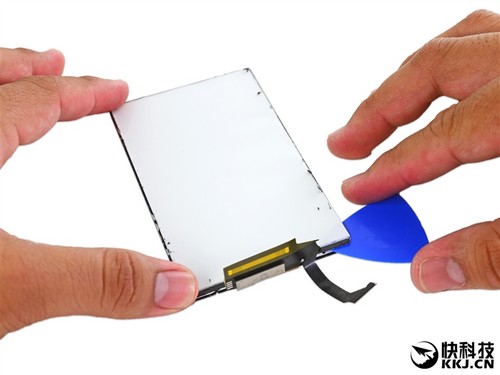

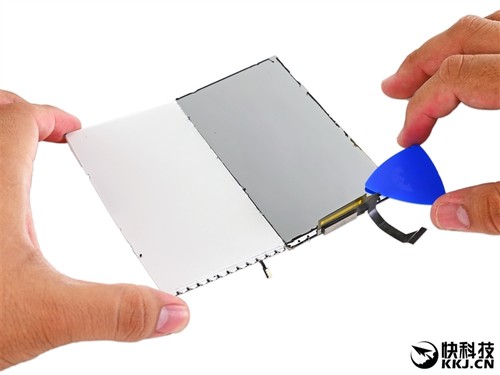

下边需要将金属后盖从背光模组上取下来,需要从四个角同时下手。

偏光膜就扮演了过滤器的角色,只允许正确组合的颜色通过,就形成了我们看到的内容。

实在太暴力了!iPhone 6S屏幕大卸八块

news.zol.com.cn true 中关村在线 report 2669 如今的手机集成度越来越高,尤其是屏幕部分,普遍采用一体化设计,玻璃、显示面板、触摸层等等都完全在一次,因此无论对于拆解还是维修而言都是一荣俱荣、一损俱损。不过今天,专业拆解维修网站iFixit玩了一招大的,彻底分解了iPhone 6S的屏幕部分,一层层都扒了开...

如前所述,这层麦拉片之前只是背光模组的一层,现在还多了一个使命,盖住3D Touch传感器。

实在太暴力了!iPhone 6S屏幕大卸八块

iPhone 6S屏幕为4.7寸,分辨率1334×750,双离子交换工艺柔性玻璃,整合触摸数字转换器,还有独特的3D Touch电容传感器层。

然后利用一根0.08毫米的钼丝彻底分离显示屏和玻璃面板。

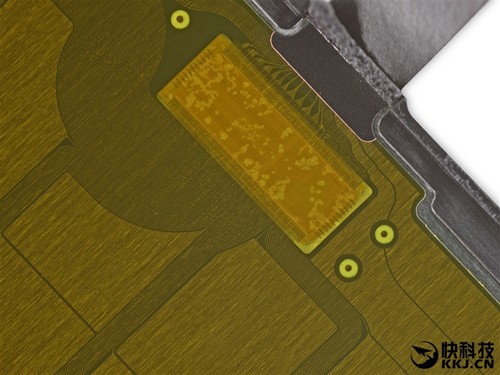

这就是3D Touch电容传感器层,每一个金色长方形都是一个单独的平行板电容器,其中黑色部分都是高速通道,通往背部的控制芯片。

实在太暴力了!iPhone 6S屏幕大卸八块

不过今天,专业拆解维修网站iFixit玩了一招大的,彻底分解了iPhone 6S的屏幕部分,一层层都扒了开来,让我们对屏幕内部世界有了更清晰的认识。

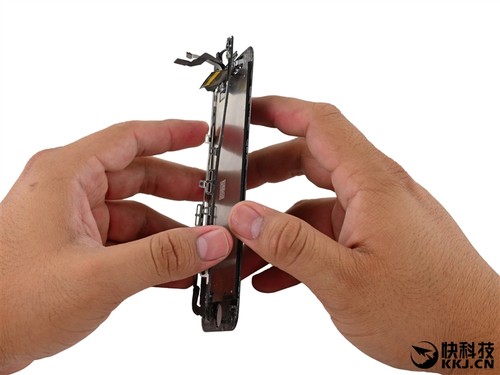

以前,就是这些类似卡子一样的东西,固定着iPhone的屏幕。

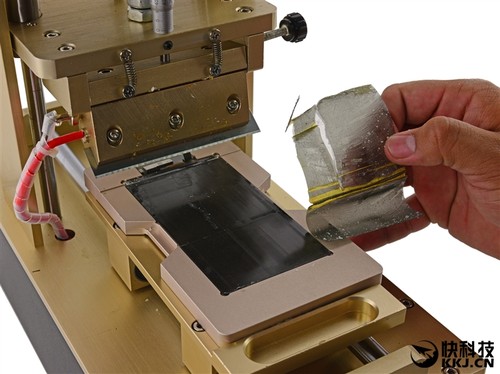

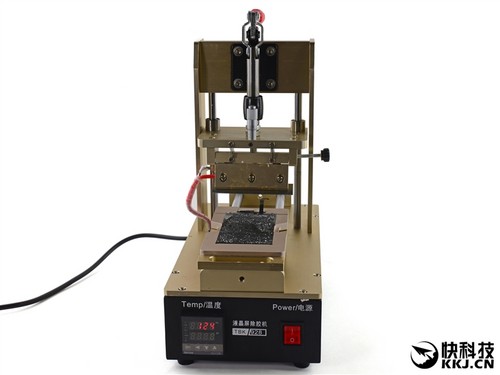

这个像断头台的家伙是一台偏光器机(Polarizer Remover Machine)

实在太暴力了!iPhone 6S屏幕大卸八块

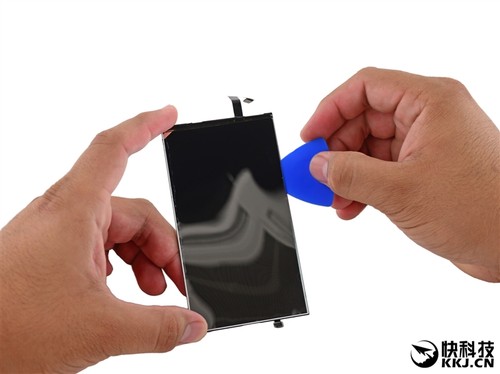

这里使用刀片,沿着四周小心翼翼地切开。

实在太暴力了!iPhone 6S屏幕大卸八块

实在太暴力了!iPhone 6S屏幕大卸八块

实在太暴力了!iPhone 6S屏幕大卸八块

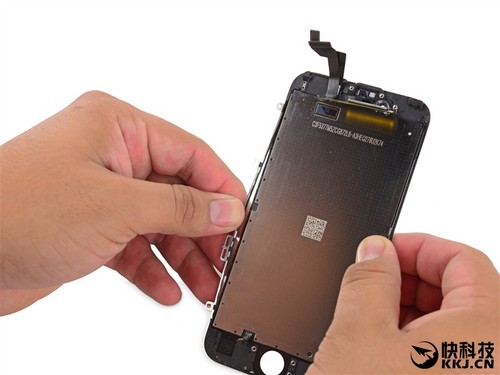

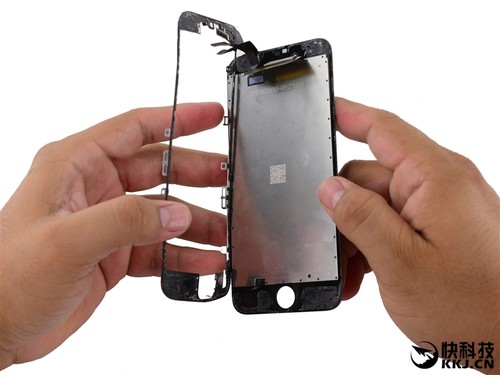

首先,屏幕和机身是靠塑料边框卡到一起的,非常牢靠。

好了,合个影吧。

可以用它把看上去脏兮兮的液晶屏洗干净,去掉表面的粘合剂。

实在太暴力了!iPhone 6S屏幕大卸八块
